這次我們來介紹一款線陣列產品TBV123+TBV118L。TBV123是一款全波段兩分頻可組陣列線性揚聲器，配置主/被動分頻切換開關，峰值功率2400W的12"釹磁低頻驅動單元，適用于流動演出和固定安裝應用場合。前負載式箱體提供了低頻延伸的最佳效能，TBV118L低音的清晰度和瞬態響應非常適合對低音彈性需求高的場合。TBV118L利用低失真的低音反射端口設計增強低音樂器的多次諧波同時實現大的過渡帶的斜率，確保使用TBV123線陣列的有效過渡。
擁有優質的擴聲系統當然離不開與其搭配使用的功率放大器及DSP處理，本系列配置了FullFatAudio Matrix DSP和FullFatAudio功率放大器，能為TBV123提供最佳的聲學性能，用于各種室內場所--包括多功能廳、報告廳、禮拜堂、宴會廳等等。
DendriticT"'樹狀波導管技術，最初為Flex Array音樂廳專用音箱而研發并且迅速得到全世界范圍內的成功應用，使多只音箱以點聲源陣列組合使用時將帶來超凡的陣列擴聲品質效果。
我們將壓縮驅動單元的出口輸出通路先一分為二，接著再一分為二，再一分為二，使到號角口的所有聲波傳輸通路長度最終保持相等，其實質是采用特別定制的指數型來矯正號角出口處的頻率、相位及時間響應上的一致性。
魚骨分割線
同時TBV123音箱背面板上可通過拔鍵來設置多種不同工作模式，例如設置主/被動分頻切換開關，通過改變音箱增益來實現音箱的近投、中投和遠投等工作模式，于一組線陣中有多只TBV123音箱，就可通過設置不同模式來實現聲場近場及遠程的均勻覆蓋。
TBV123還配置了完整的陣列組裝系統連接件，多種高度靈活的吊裝方式；根據各種不同場所和演出需求，TBV123可組成不同的系統搭配：
方案一
搭配一：4只TBV123全頻+2只TBV118L超低頻
適用范圍：300人左右，400m²的小型多功能廳、報告廳、私人會所等場合。
室內平均聲壓：100～106dB，投射距離達20米左右。
系統連接圖
系統模擬聲壓圖
系統說明
•每邊2只TBV123
•每組揚聲器覆蓋范圍（水平x垂直）：100°x30°

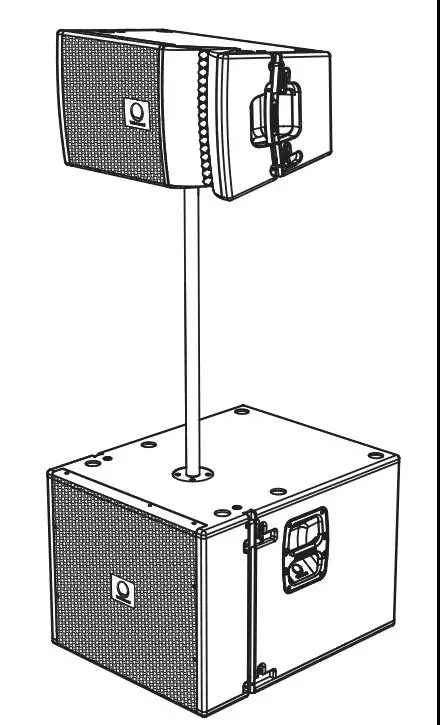

•全頻揚聲器高度：3米左右通過連接桿安裝在超低音揚聲器上或飛行架吊掛
•每邊用FullFatAudio-8000功放來驅動
•頂部揚聲器的設在0dB位置，下方的揚聲器設在-3dB位置。
分割線 箭頭 動態
方案二
搭配二：6只TBV123全頻+2只TBV118L超低頻
系統適用范圍：適用于700人左右，600m²的多功能廳、報告廳、宴會廳等場合。
室內平均聲壓：101～107dB，投射距離達25米左右。
系統連接圖
系統模擬聲壓圖
系統說明
•每邊3只TBV123
•每組揚聲器覆蓋范圍（水平x垂直）：100°x45°
•全頻揚聲器高度：飛行架吊掛6米左右
•每邊用FullFatAudio-8000功放來驅動
•由于每組內各個揚聲器投射距離不一樣，可通過音箱背后的拔鍵設置聲壓大小，其遠投可設置+3dB，中投設置0dB，近投設置-3dB。
賣萌分割線
方案三
搭配三：8只TBV123全頻+4只TBV118L超低頻
系統適用范圍：適用于1000人左右，800m²的多功能廳、報告廳、宴會廳等場合。
室內平均聲壓：102～107dB，投射距離達30米左右。
系統連接圖
系統模擬聲壓圖
系統說明
•每邊4只TBV123
•每組揚聲器覆蓋范圍（水平x垂直）：100°x60°
•全頻揚聲器高度：飛行架吊掛7.5米左右
•每邊用FullFatAudio-8000功放來驅動
•由于每組內各個揚聲器投射距離不一樣，可通過音箱背后的拔鍵設置聲壓大小，其遠投可設置+3dB，中投設置0dB，近投設置-3dB。對于需要更多低頻和戶外應用，為每個系統增加2-4個TBV118L超低音以提供足夠的低頻覆蓋。
魚骨分割線
以上是TBV123比較常用的幾種系統組合方式，靈活的安裝組合方式，豐富的配件選擇，以及簡單的安裝方式使TBV系列應用更加得心應手，為我們用戶提供了前所未有的高質量音質盛宴。
魚骨分割線
另外，BERLIN系列還有2款 -TBV123-AN有源揚聲器和TBV118L-AN有源超低音揚聲器，它們更適合各種流動演出等場合。音箱內置了DSP處理芯片及功放面板，系統只需要提供電源及音頻信號就能實現正常擴聲，除了連接音頻線傳輸音頻信號外，我們還可以通過ULTRANET連接由兩個鎖定ECTCON*連接器，多達16個獨立的24位數字音頻和控制數據信道通過一個單一的CAT5電纜在兼容的數字設備之間傳輸，包括混頻器、I/O級盒、電動揚聲器和個人監控系統。簡化的電纜布線和安裝方便直接轉化為在安裝過程中節省的大量時間。
TBV 123
帶有樹枝狀波導管技術的單12'’兩分頻
恒定曲率線陣列揚聲器
TBV123是一款全波段兩分頻可組陣列線性揚聲器，配置主/被動分頻切換開關，峰值功率2400W的12"欽磁低頻驅動單元，適用于流動演出和固定安裝應用場合。結合FuIIFatAudio功放和Matrix DSP處理器，能為TBV123提供最佳的聲學性能，用于FOH，舞臺側返，前場補聲或安裝于各種室內場所一一包括夜總會、音樂廳、禮堂等。
TBV 118L
18寸前負載式可應用于流動演出和固定
安裝的超低音揚聲器
TBV118L是一個緊湊被動分頻單18寸和2800W低音，適合廣泛的音頻和音樂聲音強化應用程序，表現在固定、便攜和巡回音頻系統應用。TBV118L搭配FuIIFatAudio功放和Matrix DSP處理器，提供最優性能，以及實現相當大的靈活性，容易適應不同場地的要求。
應用場景
【音樂廳】
【演藝吧】
【Live house】
【小型劇場劇院】
【禮堂/多功能廳】
|
