2022 Beijing Winter Olympics
2021年2月4日，
2022冬季奧林匹克運動會迎來倒計時一周年。
當奧運圣火于2022年2月4日再次點燃，
世界目光也將再次投向北京——
即將成為奧運史上第一個
舉辦過夏季奧運會和冬季奧運會的城市。
▲2022北京冬奧會倒計時一周年活動精彩剪影
北京冬奧會倒計時一周年
Only One Year To Go
面對疫情帶來的連鎖挑戰，中國堅持如期辦賽，釋放出中國持之以恒推進冬奧會籌辦、全面兌現承諾的強烈信號。國際奧委會主席巴赫感慨，盡管受疫情影響，但北京冬奧會籌辦工作進展十分平穩順利，“幾乎是一個奇跡”。
而國家游泳中心“水立方”，這座傳承2008年奧運會元素、又將迎來2022年冬奧會的“雙奧”場館，也承擔了北京冬奧會倒計時一周年活動，見證了奧林匹克運動史上的又一重要時刻：2022年北京冬奧會金牌設計樣式在此揭開了面紗。
易科配合北京天韻星光文化藝術有限公司為本次北京冬奧會倒計時一周年活動提供舞臺音響技術保障。
擴聲系統設計

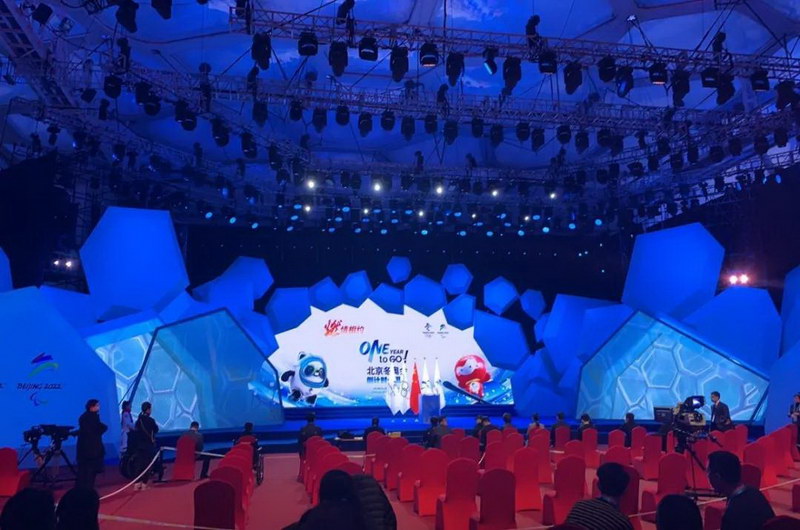

場內舞美設計，是以冰雪為主題，雷亞架作為主框架，布置有大面積冰雪樣式的景片，圍繞在三塊LED大屏周圍，最高處達10m。針對這個舞臺復雜的舞美布景，我們首先發現，主擴音箱的位置難以確定。

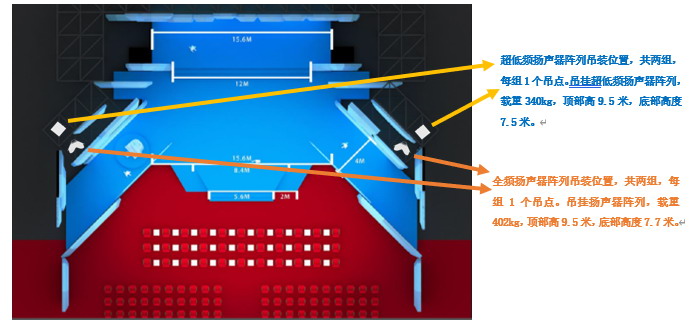

經過討論，決定將主擴系統吊掛在舞臺兩邊最外側的雷亞架內，吊掛高度為9.5m，可以恰好躲開景片的遮擋，又能覆蓋到場內的觀眾席。由于場內舞美精致，無法堆放超低頻揚聲器。因此我們決定將超低頻揚聲器系統以左右兩組吊掛的方式，放置于全頻系統的后方。如下圖所示：
確定了吊掛位置之后，仍舊使用Resolution 3D建模軟件進行系統設計。
此次主擴聲系統采用L/R，兩組各6只EAW Anna 自適應揚聲器系統，超低系統為兩側各3只EAW Otto自適應超低音揚聲器。
預測結果均勻，頻率響應平直，如下圖所示：
吊掛實施過程中，主擴音箱的吊掛高度與轉向角度都與設計高度一致，且場地情況與預測聽音面也完全相同，因此調試過程高效準確。
但由于水立方內部，觀眾席后方是高起的玻璃墻面，硬反射嚴重，為此我們做了簡單的主擴系統覆蓋面的調整，有效減少高頻到玻璃墻面的輻射。
最終實現了全場聲壓和音色的一致性，為觀眾席帶來高度一致的優質的聽音體驗，而非覆蓋區域極其干凈，確保拾音信號具有高信噪比，為舞臺帶來了一個干凈的監聽環境。
調音師評價
活動調音師馬文釗對EAW自適應系統的便利性也給到了積極的反饋：“ EAW Anna自適應系統對垂直覆蓋角的調整非常靈活，我們?cè)谶M(jìn)場安裝時并不清楚最終的觀眾席分布，而Anna可以在不改動喇叭吊裝狀態的情況下，利用內部DSP直接對觀眾覆蓋進行重新的調整，這樣既可以保證不讓過多的高頻能量輻射到舞臺上，也能夠有效控制揚聲器系統投射到后方玻璃墻的能量，的確是非常方便�！�
▲調音師馬文釗
