為紀念 TEAC成立 70 周年， VRDS-701 CD播放器兼?zhèn)鋭?chuàng)新元素以及 TEAC 的研發優勢，包括新開發的 VRDS專屬轉盤。
VRDS-701 CD 播放器采用了新開發的 VRDS 專屬轉盤結構 和 TEAC 原創的分立式解碼設計，VRDS 是 TEAC 獨有的 CD 讀取和驅動技術，通過將 CD 穩固在相同直徑的鋁制轉盤上，增加慣性質量，大幅度減少 CD 旋轉過程中的振動和不穩定性。
此外，VRDS-701不再使用市場上的通用解碼芯心，為達至音質上的高要求，采用了原創的TEAC ΔΣ (delta-sigma) 分立式解碼設計，同時在離散電路中結合了 TEAC獨特編程和運算方案。
TEAC VRDS-701 沒有受到傳統 CD 播放器概念所限制，在設計上增強了功能和實用性，支持播放 MQA CD，而且數字輸入支持完整 MQA 解碼，另外，可作為獨立 USB DAC 運作，播放 22.5MHz DSD 和 384kHz/32 位 PCM 音樂文件，不再是單純播放 CD 的傳統機型。
新開發的 VRDS 專屬結構
自 TEAC 開發音頻器材以來，轉盤一直都是 TEAC 產品中的內核技術部份，這次更添加了聞名已久的 VRDS 讀取和驅動技術。
無振動剛性轉盤系統
Vibration-Free Rigid Disc-Clamping System (VRDS)
這個 TEAC 原創的 CD 讀取和驅動技術，通過將 CD 穩固在相同直徑的鋁制轉盤上，大限度地增加慣性質量，大幅度減少 CD 旋轉過程中的振動和不穩定性，另一方面，透過校正光盤翹曲和畸變，提高光盤信號讀取器和相對光盤凹坑側的光軸精度，以此來降低轉盤當中產生的伺服電流，大幅度減少光盤讀取錯誤，在 CD 訊源中得到出色的音頻質量。

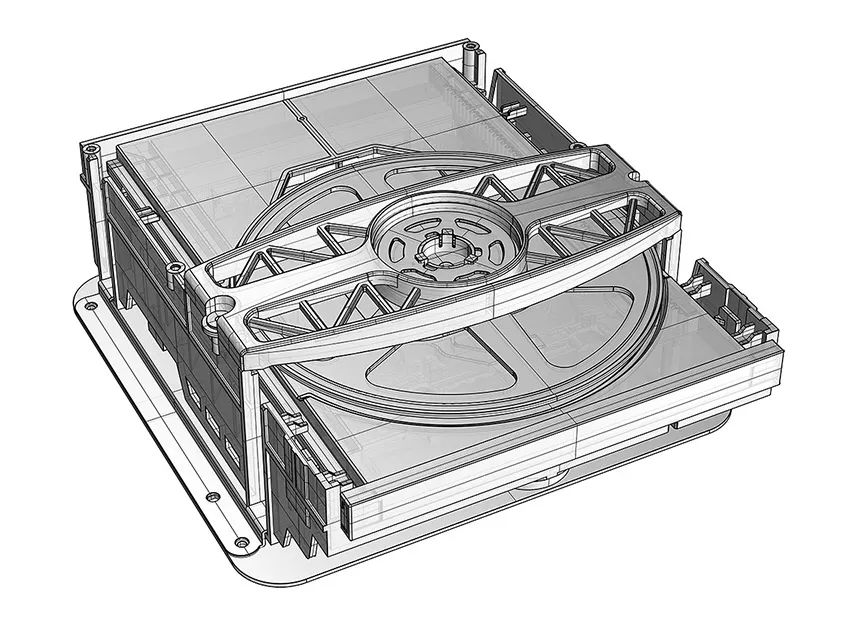

橋梁部分加強 VRDS 成效
對于支撐轉盤的橋梁，TEAC精心挑選了堅固而且不會傳遞振動的輕質材料，以自然的物理方式快速穩定振動，實現了廣寬的聲音動態， 與此同時，橋接板位置采用樹脂制成的圓環結構，僅固定在一側，目的是抑制振動從 CD 通過橋接板傳到另一側，整個結構和設計，有效地將不需要的共振減小。
半懸浮安裝方式
整個CD機械部份，以半懸浮狀態的方式安裝在副底盤上，通過壓制 CD 轉盤和底盤之間的振動傳遞，減少了共振的影響，覆蓋整個頻率范圍，以此設計得到自然的聲音重播效果，另外通過將電機振動與主機架隔離，可有效防止機箱內的共振，同時，使到CD 轉盤與外部振動隔絕。將外部振動完全隔離，各項細節連姑起來，大大提高了 CD的讀取精度。
TEAC ɅƩdelta-sigma 分立式解碼
取代通用的解碼芯片，為達至音質上的高要求，采用了原創的TEAC ΔΣ (delta-sigma) 分立式解碼設計，同時在離散電路中結合了 TEAC獨特編程和FPGA運算方案， 令到仿真信號能夠以高質量處理和輸出， PCM 信號會經過 ΔΣ 調制器，轉換為 1-bit 信號，DSD 信號能夠完全按照原本的數據直接發送，精心設計的TEAC 全新解碼部份，有效地還原了聲音的本來面目，透過分立式的解碼，更實現寬闊而清晰的聲揚定位。 而且，使用 TEAC ΔΣ（Delta Sigma）分立式解碼，可以支持播放 22.5MHz DSD 和 384kHz / 32-bit PCM。
雙單聲道結構
我們?cè)谡麄�(gè)電路設計中采用了奢華的雙單聲道結構，從電源部份左右獨立使用環形鐵心變壓器，到 D / A解碼轉換部分，到仿真輸出級，同樣是完全獨立的左，右聲道處理方案。這種雙重模型結構，兩個聲道中的每一個聲道都具備完整的單聲道電路，可防止左右聲道之間的互相干擾，從而實現豐富的音樂感，充分還原空間感和聲場規模。
每段線路傳輸都采用全平衡結構
從D / A解碼轉換，到輸出級的左右仿真輸出，同樣采用了完全平衡的傳輸結構，改善信噪比，同時增加動態范圍，這樣的設計，使到每段線路可以在更純凈的狀態下發送信號，不會失去高分辨率音頻訊源所具有的空氣感和聲音透明度。
TEAC-QVCS前級音量控制技術，令信號可直接傳輸?shù)焦β史糯笃?/STRONG>
這款播放器具有全平衡結構的仿真可變?cè)鲆娣糯笃餍退p器 TEAC-QVCS，進行量控制和前級操作，用家可以直接連接到功率放大器，無需加入其他前級。
TEAC-QVCS（Quad Volume Control System）是一種可變?cè)鲆娣糯笃餍鸵袅靠刂疲伤膫�(gè)獨立的左、右、正和負（L+、L-、R+ 和 R-）電路組成，理論上可有效防止 “組合錯誤”（低音量時左右聲道之間的電平差異），并能夠以 0.5dB 的增量從 –95 dB 到 +24 dB 進行仿真音量調整。
兩組仿真輸出（平衡/非平衡）可以設置為固定或可變輸出。

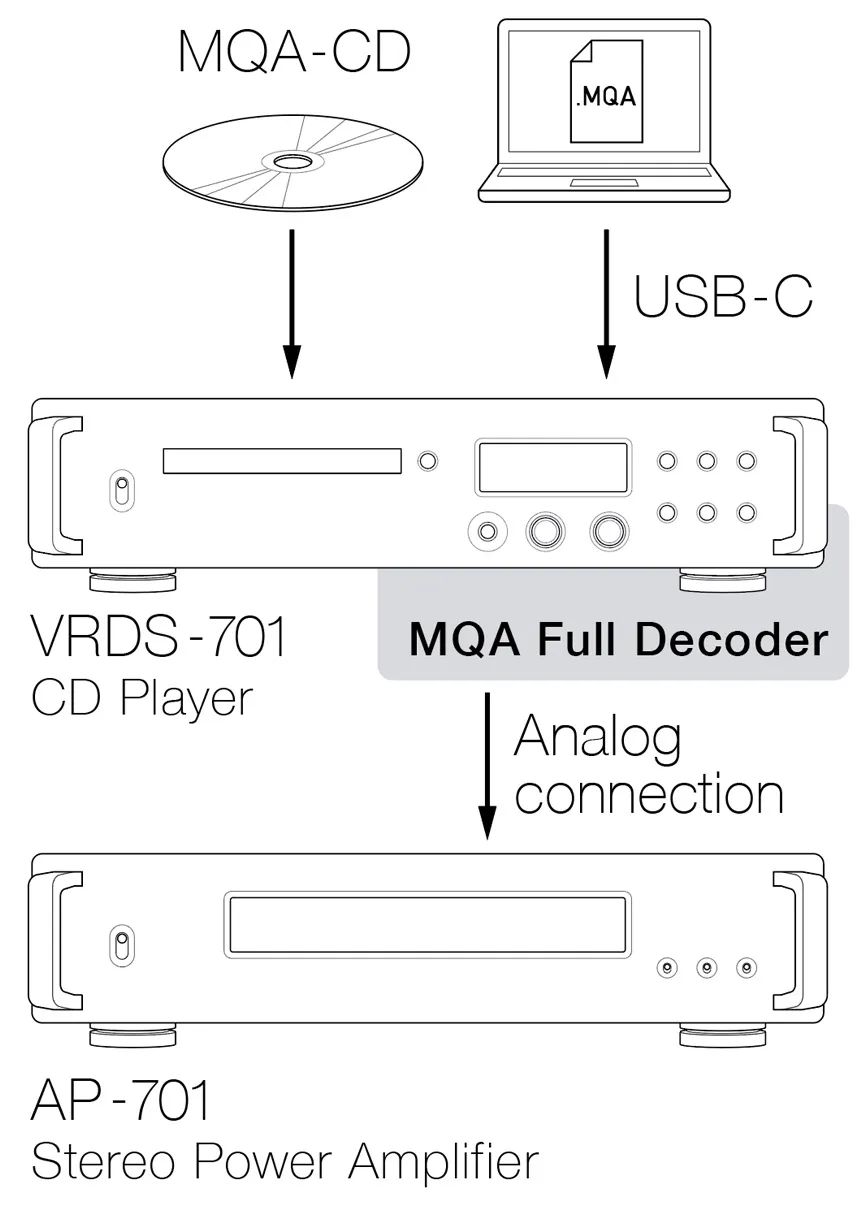

支持 MQA 完整解碼器 和 MQA CD 播放
MQA (Master Quality Authenticated) 是一種高質量的音頻編解碼認證，能夠以接近錄音棚的重播質量，在機材中進行還原和播放， VRDS-701具備 MQA解碼認證，這部份的解碼會以高達5 ms的精度控制D / A轉換波形信號，還來出貼近真實的仿真波形，得到原始的錄音水平和聲音質素，這種處理手段也可以大大減低因聲壓突然過大時出現的 “聲音模糊”，令到重播效果更迎合人耳結構，聆得到原始的聲音。由于包含完整的 MQA解碼器，除了播放 MQA CD 外，MQA部份也支持來自數字輸入的MQA數據，可以進行完整解碼，作為 USB 解碼使用時，同樣支持MQA文件播放。
作為USB 解碼
可播放22.5MHz DSD和384kHz/32-bit PCM文件
VRDS-701 不僅僅是一臺 CD 播放器，同時具有USB Type-C 接口作為數字輸入，用家可以通過USB連接計算機，作為獨立USB 解碼器使用，享受高解析音源的計算機音響。
透過 RDOT-NEO 功能可以進行2 倍, 4 倍 或 8倍 信號升頻。
透過 RDOT-NEO 功能可以進行2 倍, 4 倍 或 8倍 信號升頻
升頻功能方面，使用了 RDOT-NEO（精制數字輸出技術NEO），能夠以平滑和線性的方式提高PCM數字音頻信號，將采樣頻率升頻至 2倍、4倍 或8倍（支持率上限384kHz），RDOT 應用到類比填充方法，這是一種流暢的邏輯計算方法，是一項專門為升頻處理而加入的技術，根據讀取的頻率訊息，在波形信號之間會生成類似數據，能夠再生和播放 CD 中 44.1kHz / 48kHz 數字信號中丟失的高于20 kHz的頻率，令到升頻的數據完整覆蓋到 20kHz 以上的頻段。
10MHz 外部時鐘輸入
10MHz 時鐘輸入允許與外部時鐘同步，除了在使用 VRDS-701 播放期間提高音頻質量外，這還可以使整個系統與時鐘進行同步。
44.1kHz 和 48kHz 倍頻高精度雙時鐘，相位噪聲低
VRDS-701 具有低相位噪聲型高精度晶體振蕩器，除了應用于 CD 播放的 44.1kHz 頻段外，更支持 48kHz 時鐘頻段，當作為 USB 解碼和播放音樂文件時，產生出十分大的音質提升作用。
三個大容量環形鐵芯變壓器增強供電能力
除了用于仿真信號的環形磁芯變壓器外，VRDS-701 在數字部分和 CD 轉盤部份均具有獨立的大容量環形磁芯變壓器，進行獨立供電，事實上，每個變壓器都安裝在子底盤上，以加強控制振動，通過使用這三個環形磁芯變壓器提供穩定的電流，可以表現出樂章高低起伏和聲音張力，實現出色的線性還原效果。
TEAC-HCLD2 電流增強輸出緩沖電路
在仿真輸出電路部份，TEAC-HCLD 2 作為增強型電流輸出緩沖放大器，針對電流傳輸時，增強緩沖放大，大大提高了關鍵需求時電流的傳輸能力， VRDS-701 使用了具有高電流輸出能力的 ”鉆石緩沖放大器” 作為線路驅動器，在使用平衡輸出時，驅動會是獨立和分離的；在使用非平衡輸出，驅動會是并發的，通過增加電流供應能力，可以在傳輸音頻信號保留動態，信號而不會產生失真。
耳機放大器
耳機放大器設有專用的驅動線路，低失真以及高信噪比，同時具有高達2000V/μs通過率輸出，相當于電流傳輸時，增強輸出線路驅動力，發揮耳機的潛力。
Bulk Pet USB 傳輸技術確保穩定的數據傳輸
當通過 USB 線傳輸大量數字?jǐn)?shù)據或高分辨率音頻文件時，發送信號的計算機和接收 USB DAC，處理負載期間很大機會出現數據不一致的情況，并且可能會出現音頻數據丟失和其他問題， 然而，當使用 Bulk Pet USB 傳輸技術，就可以穩定地傳輸相同數量的數據，從而平衡了發出端和接收端雙方的處理負載情況，實現了穩定的數據傳輸。由于計算機的數據處理負載條件和變化也會影響音頻質量，因此用家可以從四種缺省的傳輸模式中進行選擇，以得到個人喜好中首選的音頻質量。
防止振動的針對式設計
懸浮結構為了保持變壓器的穩固性，防止變壓器產生振動，從底板松脫，為了散熱，所有側散熱片的長度也經過定制和進行過調整，以防止產生共鳴震動。
結構獨特的機加工鋼制三點式腳釘
設計中也使用少數的電路板固定螺釘，TEAC 原創的精確支架和腳釘，利用一種全新的抗震機制，防止底板接觸的地方產生空隙，從而徹底抑制振動對音質的影響。
控制連接器可與其他設備協調使用
RS-232C 觸發器 (Trigger) 輸入和輸出連接器可實現與其他設備的電源協調。
TEAC HR音頻播放器，免費提供
這款免費的專用軟件可輕松播放22.5Mhz DSD和384kHz / 32-bit PCM 音樂格式，反映出 TEAC UD-701N 對新世代高清音樂規格的支持能力，能夠在 Windows和Macintosh 計算機中使用，通過簡單地的操作，激活軟件并透過USB線連接到 VRDS-701，在最佳的狀態下，可靠地傳輸和播放數字音頻數據。
功能列表
CD 轉盤采用全新開發的 VRDS 專屬結構，具備多項內核技術。
DAC 解碼部份采用 TEAC 原創的分立式解碼設計 (discrete DAC)，保證了高音質重播。
全平衡結構的雙單聲道電路設計，出色的聲道隔離效果。
專屬的 TEAC-QVCS 仿真前置放大器電路，提供高品質音量控制功能，讓用家直接連接功率放大器。
支持播放 MQA CD，而且數字輸入支持完整 MQA 解碼。
可作為獨立 USB DAC 運作，播放 22.5MHz DSD 和 384kHz/32 位 PCM 音樂文件。
透過 RDOT-NEO 功能可以進行2 倍, 4 倍 或 8倍 信號升頻。
10MHz 外部時鐘輸入。
仿真、數碼輸入/輸出和CD轉盤電路上，供電設計各自擁有專屬的環形磁芯變壓器。
原創 TEAC-HCLD2 電流增強輸出緩沖電路。
耳機放大器達到低失真和高信噪比，更擁有高達2000V/μs直通率的輸出數值。
|
